เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ได้รับการออกแบบและผลิตตามทฤษฎีถนนวอร์เท็กซ์คาร์มาน ซึ่งใช้เป็นหลักในการวัดการไหลของของเหลวสะอาดต่างๆ เช่น ก๊าซ ของเหลว และไอน้ำ เครื่องวัดอัตราการไหล Vortex มีการสูญเสียแรงดันต่ำ ช่วงการวัดที่กว้าง และมีความแม่นยำสูง เมื่อวัดอัตราการไหลของของเหลวตามปริมาตร ของเหลวเหล่านี้แทบไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของพารามิเตอร์ เช่น ความหนาแน่นของของเหลว ความดัน อุณหภูมิ และความหนืด เนื่องจากไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว จึงให้ความน่าเชื่อถือสูงและต้องการการบำรุงรักษาต่ำ ในปัจจุบัน เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์จากผู้ผลิตหลายรายสามารถบูรณาการการชดเชยอุณหภูมิ ทำให้สามารถชดเชยอุณหภูมิโดยตรงสำหรับการวัดก๊าซ/ไอน้ำ เครื่องวัดอัตราการไหล Vortex ได้กลายเป็นหนึ่งในเครื่องมือวัดการไหลที่เป็นสากล และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมกระบวนการ
เครื่องวัดอัตราการไหล Vortex โดยทั่วไปจะมีความแม่นยำ 1% สำหรับการวัดก๊าซ/ไอน้ำ และ 0.75% สำหรับการวัดของเหลว อย่างไรก็ตาม หากติดตั้งไม่ถูกต้อง ความแม่นยำในการวัดอาจลดลงอย่างมาก
เรามาหารือเกี่ยวกับการติดตั้งเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์：
1.ตำแหน่งการติดตั้งควรอยู่ห่างจากท่อที่มีการสั่นสะเทือนและแรงกระแทกทางกล
2. ต้องติดตั้งมิเตอร์วัดการไหลในตำแหน่งเพื่อให้แน่ใจว่าท่อเต็มไปหมดเพื่อให้ได้การวัดตามปกติ

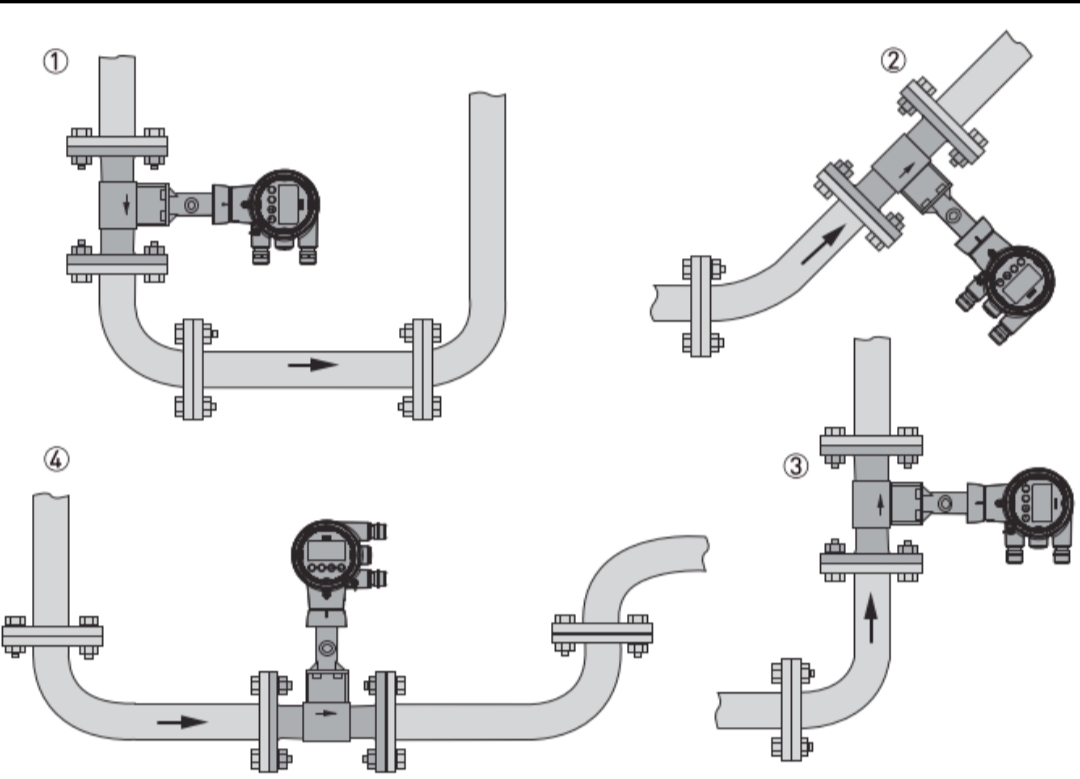

สำหรับการใช้งานที่เป็นของเหลว ไม่ควรติดตั้งโฟลว์มิเตอร์ที่จุดสูง แนะนำให้ใช้ตำแหน่งการติดตั้งต่อไปนี้:

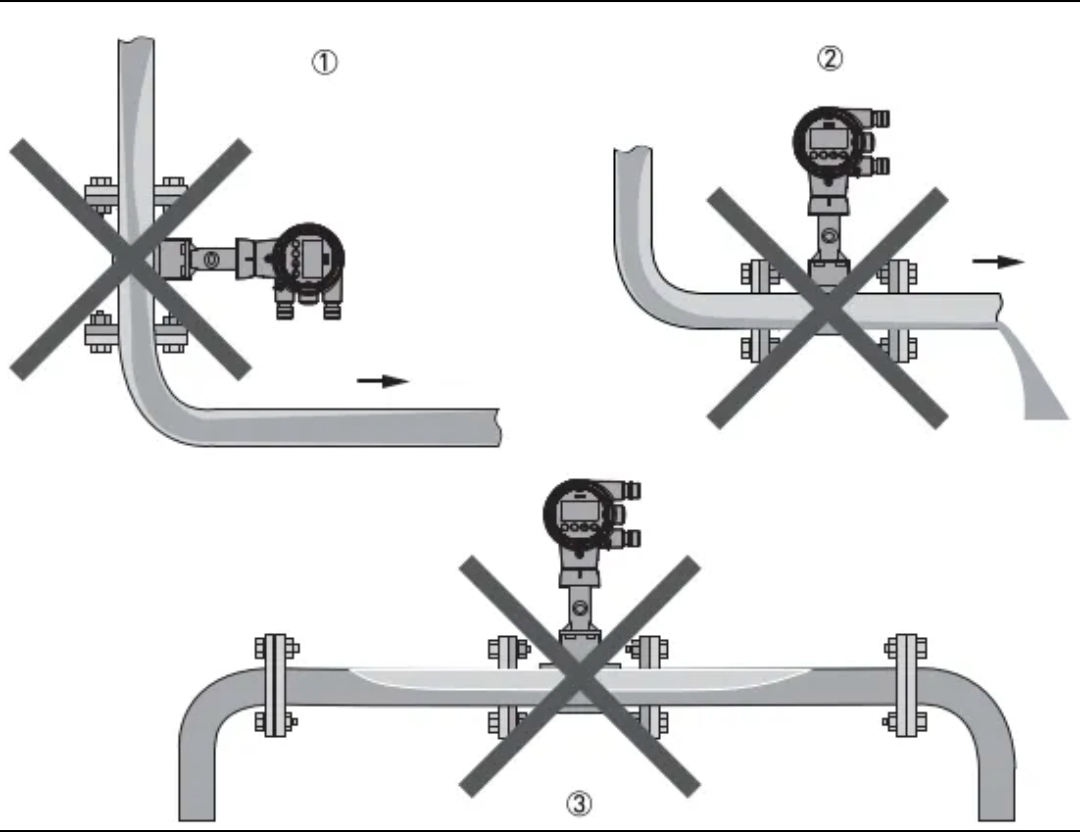

ไม่แนะนำตำแหน่งการติดตั้งต่อไปนี้สำหรับการใช้งานของเหลว:

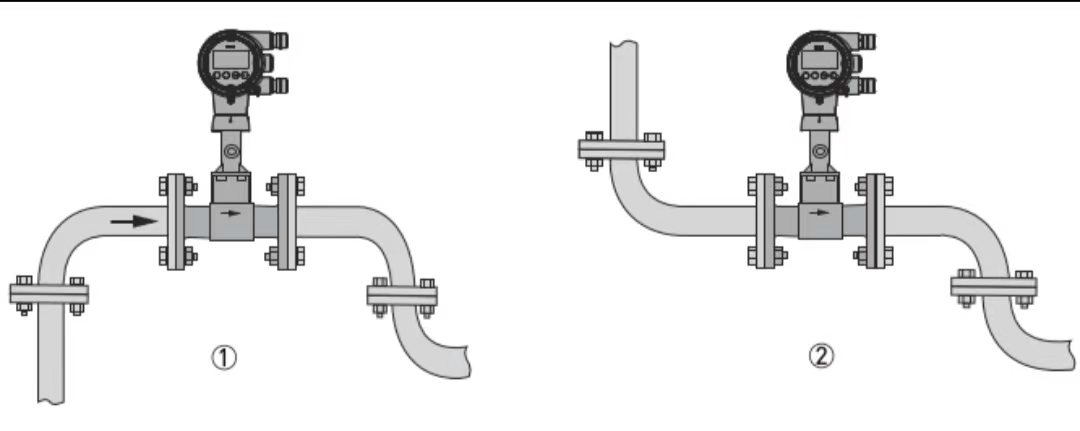

สำหรับการใช้งานก๊าซ/ไอน้ำ ท่อจะเต็มไปด้วยก๊าซเสมอ ดังนั้น โฟลมิเตอร์จึงสามารถติดตั้งได้ในการไหลขึ้นในแนวตั้ง การไหลลงตามแนวตั้ง หรือในแนวนอน แต่จะต้องไม่ติดตั้งที่จุดต่ำ ตำแหน่งการติดตั้งที่แนะนำคือ:

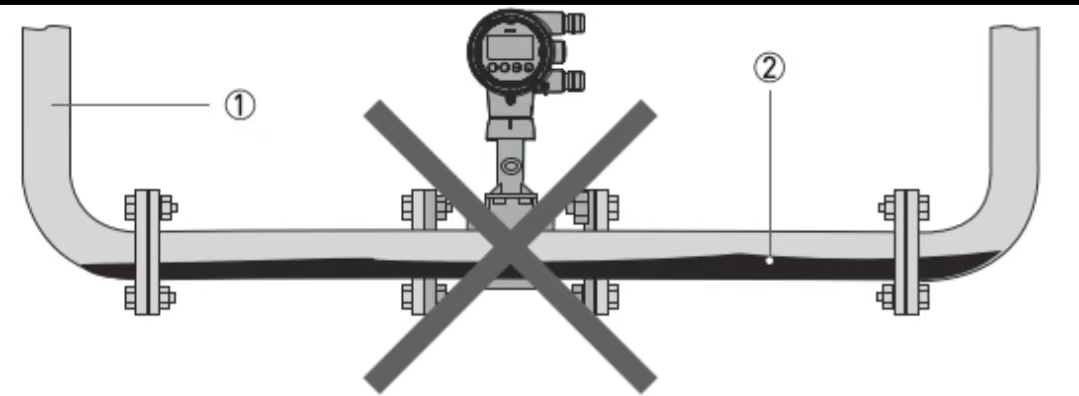

สำหรับการใช้งานแก๊ส/ไอน้ำ จุดต่ำอาจสะสมของเหลวและไม่ควรเลือกสำหรับการติดตั้ง:

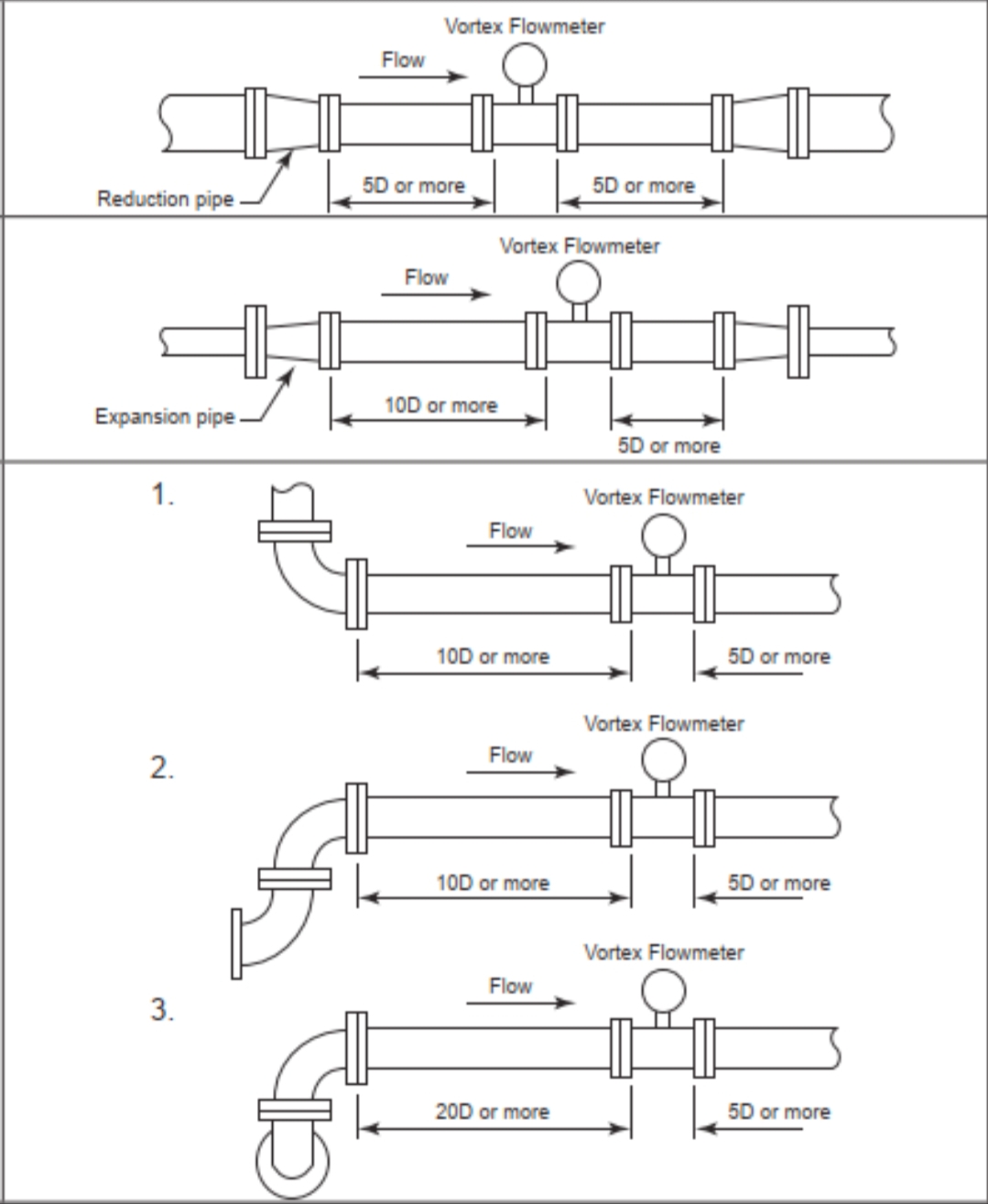

3. ส่วนท่อตรงต้นน้ำและปลายน้ำ (หากจำเป็นต้องใช้เครื่องมือวัดอุณหภูมิและความดัน ควรติดตั้งไว้ที่ปลายน้ำของมิเตอร์วัดการไหล เครื่องมือปลายน้ำควรอยู่นอกส่วนท่อตรง ลำดับการจัดที่แนะนำสำหรับเครื่องมือหลายตัวคือ: มิเตอร์วัดการไหล เครื่องส่งสัญญาณความดัน เครื่องส่งสัญญาณอุณหภูมิ) โดยทั่วไป โปรดดูข้อกำหนดความยาวท่อตรงที่ระบุในตัวอย่างผลิตภัณฑ์ของผู้ผลิต (หรือแนวทางทั่วไปของต้นน้ำ 15D และปลายน้ำ 5D ตามคู่มือเครื่องมือ) แจ้งทีมวิศวกรรมระบบท่อเกี่ยวกับข้อกำหนดท่อตรงต้นน้ำและปลายน้ำสำหรับมิเตอร์วัดกระแสน้ำวนล่วงหน้า เมื่อเลือกผู้ผลิตเครื่องมือแล้ว ข้อกำหนดในการติดตั้งจะต้องได้รับการยืนยันอีกครั้งตามข้อกำหนดเฉพาะของผู้ผลิต

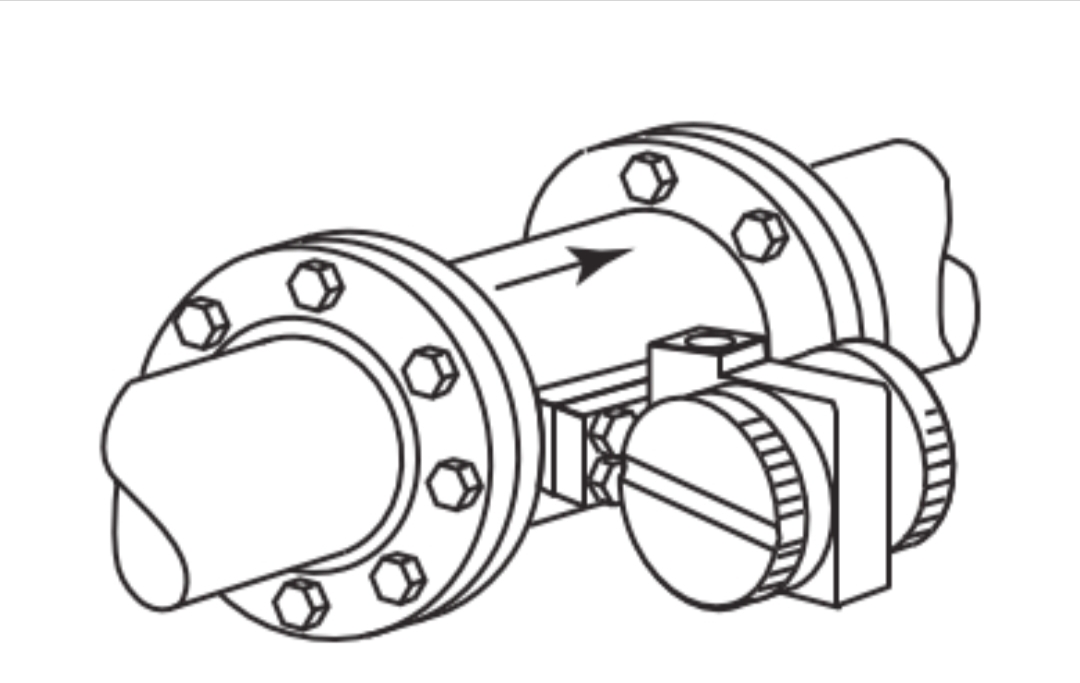

4.เมื่อตรวจวัดสื่อที่มีอุณหภูมิสูง ผู้ผลิตมักจะจัดหาเครื่องวัดการไหลวนแบบแยกส่วน สำหรับเครื่องวัดการไหลวนแบบรวม การวางแนวของเครื่องส่งสัญญาณควรพิจารณาจากอุณหภูมิของตัวกลาง ตัวอย่างเช่น เมื่อตรวจวัดไอน้ำอุณหภูมิสูง เครื่องส่งสัญญาณควรวางไปทางด้านข้างหรือด้านล่าง (ผู้ผลิตบางรายไม่แนะนำให้ติดตั้งด้านล่าง เนื่องจากของเหลวอาจเข้าไปในส่วนหัวของเครื่องส่งสัญญาณ)
